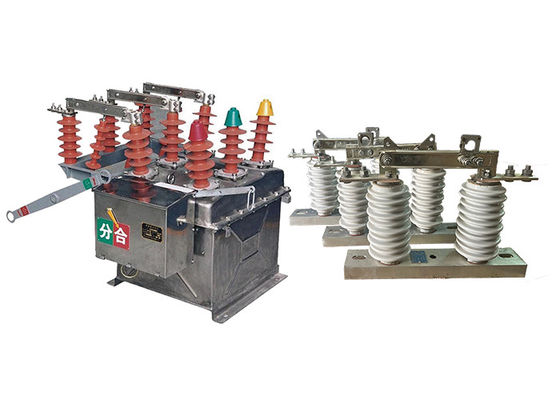

ZW8-12 Wysokonapięciowy przerywacz prądu próżniowego do ochrony podstawy z przyłączeniem GW9-10

ZW8-12 Wysokonapięciowy przerywacz prądu próżniowego do ochrony podstawy z przyłączeniem GW9-10

Opis produktu:

Automatyczny wyłącznik próżniowy ZW8-12 został zaprojektowany zgodnie z międzynarodowymi normami i jest produkowany przy użyciu zaawansowanych technologii.o mocy nominalnej do 630 A, i prąd przerywania zwarcia do 20kA.

Przełącznik składa się z kilku kluczowych elementów, w tym wyłącznika próżniowego, mechanizmu działania i systemu sterowania.Przerywacz próżniowy jest sercem przełącznika i jest odpowiedzialny za przerywanie prądu elektrycznegoZostał zaprojektowany do pracy w próżni, co pomaga zapobiegać łukowieniu i zapewnia niezawodną pracę.

Mechanizm działania odpowiada za otwieranie i zamykanie wyłącznika i może być sterowany ręcznie lub elektrycznie.System sterowania monitoruje wyłącznik i zapewnia operatorom informacje zwrotne, umożliwiając im monitorowanie stanu wyłącznika i wykrywanie ewentualnych usterek.

Przerywacz ZW8-12 jest bardzo niezawodny i wymaga minimalnej konserwacji, ma długą żywotność i jest w stanie wytrzymać trudne warunki zewnętrzne.o pojemności nieprzekraczającej 10 W.

Przełącznik GW9-10 jest rodzajem przenośnego urządzenia używanego do izolacji i uziemienia linii dystrybucyjnych elektrycznych do celów konserwacji, naprawy lub awaryjnych.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.

Przełącznik napędzany hakem jest zaprojektowany tak, aby mógł być obsługiwany przez jedną osobę, co ułatwia jego użycie i manewr.o pojemności nieprzekraczającej 10 W, oraz zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemieniowych.

Przełącznik jest zaprojektowany w taki sposób, aby zapewniał widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.

Właściwości:

Funkcja ochrony mikrokomputera

1.Ma trójstopniową funkcję ochrony prądu: szybki ruch, ograniczony czasowo szybki ruch i ochronę przed prądem.

2Elastyczne ustawienie charakterystyki szybkiego i wolnego czasowania.

3Użytkownicy mogą ustawić wartości ochrony i opóźnienia.

Funkcja ponownego zamykania

1Można ustawić do trzech operacji ponownego zamykania.

2Użytkownicy mogą swobodnie wybrać liczbę operacji ponownego zamknięcia i różne interwale ponownego zamknięcia.

3Ma funkcje przyspieszenia przed ponownym zamknięciem, przyspieszenia po ponownym zamknięciu i sekwencyjnego wyboru koordynacji.

Funkcja odbudowy sieci

1.Obejmuje blokowanie pod napięciem, automatyczne ponowne zamknięcie, krótkotrwałe niezamykanie, ciągłe niezamykanie, ponowne zamykanie pod napięciem, automatyczne zresetowanie, krótkotrwałe aktywowanie wartości ochrony w stanie gotowości,i ciągłe aktywowanie wartości ochrony w stanie gotowości.

2Rozproszone inteligentne sterowanie może być realizowane zgodnie z ustawioną wcześniej funkcją podczas pracy sieci pierścieniowej.

3Gdy występuje usterka sieci, automatycznie usuwa usterkę, izoluje obszar usterki, automatycznie przekazuje moc i przywraca moc do obszaru bez usterki.

Funkcja pomiaru

1Zapisuje napięcie, prąd i inne dane operacyjne, a także zapisy zdarzeń.

Funkcja FTU

1.Może osiągnąć cztery funkcje zdalnego sterowania, telemetrii, zdalnej sygnalizacji i zdalnej regulacji.

2.Obejmuje zdalne sterowanie, monitorowanie zdalnego różnych stanów, zdalne wyświetlanie różnych wartości pomiarowych i zapisów zdarzeń oraz zdalne regulacje różnych ustawionych wartości.

Interfejs i protokół komunikacji

Kontroler jest wyposażony w jeden interfejs danych i standardowy protokół komunikacji zdalnej, obsługujący różne metody komunikacji, takie jak światłowodowe, przewodowe i bezprzewodowe,urządzenia do wykonywania funkcji zdalnego terminala w systemie automatyki dystrybucji energii.

Funkcja zdalnego sterowania

Może być wyposażony w bezprzewodowy sterownik zdalny w celu uzyskania zdalnych operacji otwierania i zamykania z bliska, przy bezpiecznej i niezawodnej pracy.

Akumulator zapasowy

1.Może być wyposażony w akumulator zapasowy, aby utrzymać normalną pracę przez 12 godzin po utracie prądu przemiennego.

Funkcja ochrony przełączania podwójnego zasilania

1.Posiada podwójną kontrolę wzajemną mocy, z automatyczną funkcją opóźnionego ponownego zamknięcia przy włączeniu i automatyczną funkcją opóźnionego uruchomienia przy wyłączeniu.

2Strona wyjściowa ma funkcję niezamykania się w przypadku zasilania prądem, a dwie pozycje przełącznika są połączone.


Zastosowanie:

1. Sieci dystrybucji energii: Przerywacz ZW8-12 może być stosowany w sieciach dystrybucji średniego napięcia, takich jak podstawy, w celu ochrony transformatorów, zasilaczy,i pozostałe urządzenia elektryczne z powodu przeciążenia i zwarćZapewnia niezawodną i bezpieczną pracę systemu dystrybucyjnego.

2Zakłady przemysłowe: Zakłady takie jak zakłady produkcyjne, zakłady chemiczne i operacje górnicze często wykorzystują wyłącznik ZW8-12 do ochrony kluczowego sprzętu i maszyn.Zapewnia ochronę przed usterkami silników., generatory, urządzenia rozdzielcze i inne przemysłowe systemy elektryczne.

3.Przemysłowe systemy energetyczne: Przemysły o wysokich zapotrzebowaniach na energię, takie jak zakłady produkcyjne, działalność górnicza i duże projekty infrastrukturalne,często wykorzystują wyłącznik ZW8-12 do sterowania i ochrony systemów wysokonapięciowychPomaga zarządzać prądami obciążenia i chronić sprzęt przed prądami uszkodzeniowymi w krótkim obwodzie.

4Systemy energii odnawialnej: ze względu na rosnące wykorzystanie odnawialnych źródeł energii, takich jak energia wiatrowa i słoneczna,wyłącznik ZW8-12 znajduje zastosowanie w systemach wysokonapięciowych urządzeń rozdzielczych związanych z wytwarzaniem energii ze źródeł odnawialnychPomaga w efektywnej integracji energii odnawialnej z siecią i zapewnia bezpieczną eksploatację obiektów wytwarzania energii.

Zalety:

1.CT23 Mechanizm pracy z przechowywaniem energii wiosennej: wyłącznik ZW8-12 wyposażony jest w mechanizm pracy z przechowywaniem energii wiosennej typu CT23.Mechanizm ten wykorzystuje przechowywaną energię mechaniczną w sprężynach, aby ułatwić otwieranie i zamykanie kontaktów wyłącznikaOferuje elastyczność w obsłudze, umożliwiając sterowanie silnikiem lub ręcznie w zależności od specyficznych wymagań zastosowania.

2.ZW8-12G łącznik łączny: model ZW8-12G to łącznik łączny składający się z łącznika ZW8-12 i izolacji.zapewniające możliwość izolacji określonych odcinków sieci dystrybucyjnej energii elektrycznej do celów konserwacji lub identyfikacji usterek.

3.Trzyfazowa konstrukcja zbiornika: Przerywacz ZW8-12 posiada trójfazową konstrukcję zbiornika.Oznacza to, że elementy przełącznika dla każdej fazy są zamknięte w wspólnym zbiornikuZbiornik zapewnia ochronę mechaniczną i zwiększa ogólną wytrzymałość wyłącznika.

4Komora gaśnicza próżniowa i materiał izolacyjny: w zbiorniku metalowym wyłącznik ZW8-12 zawiera trójfazową komorę gaśniczo-przemycającą próżniową.Ta komora skutecznie gaszy łuki elektryczne, które występują podczas przerwy w obwodzieDodatkowo, wyłącznik wykorzystuje materiały izolacyjne, takie jak SMC (Sheet Molding Compound), aby zapewnić izolację między fazami i od fazy do fazy,zwiększenie ogólnej wytrzymałości izolacyjnej.

5Niezawodna wydajność i wysoka wytrzymałość izolacyjna: wyłącznik ZW8-12 znany jest ze swojej niezawodnej wydajności i wysokiej wytrzymałości izolacyjnej.Został zaprojektowany i przetestowany w celu spełnienia rygorystycznych standardówWysoka wytrzymałość izolacyjna zwiększa zdolność wytrzymałości i izolacji napięć elektrycznych,przyczynianie się do bezpieczeństwa i niezawodności systemu elektrycznego

Parametry techniczne:

ZW8-12

GW9-10
