Wysokiej wydajności wysokonapięciowy wyłącznik próżniowy 630A/1000A/1250A

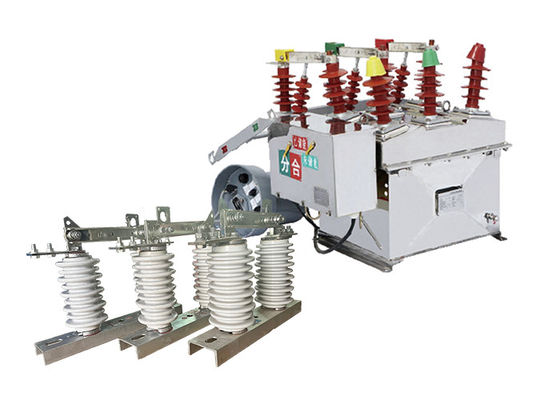

Wysokiej wydajności, wysokiego napięcia, trzypachowy, próżniowy przełącznik z przenośnym wyłącznikiem

Opis produktu:

Wysokonapięciowy wyłącznik próżniowy ZW8-12 został zaprojektowany zgodnie z międzynarodowymi standardami i wyprodukowany przy użyciu zaawansowanych technologii.o mocy nominalnej do 630 A, i prąd przerywania zwarcia do 20kA.

Przełącznik składa się z kilku kluczowych elementów, w tym wyłącznika próżniowego, mechanizmu działania i systemu sterowania.Przerywacz próżniowy jest sercem przełącznika i jest odpowiedzialny za przerywanie prądu elektrycznegoZostał zaprojektowany do pracy w próżni, co pomaga zapobiegać łukowieniu i zapewnia niezawodną pracę.

Mechanizm pracy odpowiada za otwieranie i zamykanie wyłącznika i może być sterowany ręcznie lub elektrycznie.System sterowania monitoruje wyłącznik i zapewnia operatorom informacje zwrotne, umożliwiając im monitorowanie stanu wyłącznika i wykrywanie ewentualnych usterek.

Przerywacz ZW8-12 jest zaprojektowany tak, aby był bardzo niezawodny i wymagał minimalnej konserwacji.o pojemności nieprzekraczającej 10 W.

Przełącznik zewnętrzny GW9-10 dosconnector jest przełącznikiem elektrycznym, który jest zaprojektowany do izolowania części sieci lub systemu elektrycznego od reszty systemu do celów konserwacji lub naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii wysokonapięciowej.

Przełącznik jest zaprojektowany do otwierania i zamykania w warunkach normalnych lub nieprawidłowych, takich jak awaria lub przepływ prądu.fizycznie odłącza część systemu od reszty sieci,, uniemożliwiając przepływ energii elektrycznej do tej sekcji.

Zewnętrzne przełączniki dosconnector są zazwyczaj zaprojektowane do pracy przy napięciach od 600 V do 765 000 V i mogą być obsługiwane ręcznie lub automatycznie.Zazwyczaj są one instalowane w podstawach lub na słupkach, stanowią one ważny element infrastruktury sieci elektrycznej.

Ważne jest przestrzeganie odpowiednich procedur bezpieczeństwa podczas pracy z wyłącznikami odłączającymi wysokiego napięcia, ponieważ mogą one być niebezpieczne, jeśli nie są prawidłowo obsługiwane.Tylko wykwalifikowany i przeszkolony personel powinien być dopuszczony do obsługi i konserwacji urządzeń wysokiego napięcia.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.

Właściwości:

Funkcja pomiaru
1Zapisuje napięcie, prąd i inne dane operacyjne, a także zapisy zdarzeń.

Funkcja FTU
1.Może osiągnąć cztery funkcje zdalnego sterowania, telemetrii, zdalnej sygnalizacji i zdalnej regulacji.
2.Obejmuje zdalne sterowanie, zdalne monitorowanie różnych stanów, zdalne wyświetlanie różnych wartości pomiarowych i zapisów zdarzeń oraz zdalne regulacje różnych ustawionych wartości.

Interfejs i protokół komunikacji
1Kontrolator jest wyposażony w jeden interfejs danych i standardowy protokół zdalnej komunikacji, obsługujący różne metody komunikacji, takie jak światłowodowe, przewodowe i bezprzewodowe,urządzenia do wykonywania funkcji zdalnego terminala w systemie automatyki dystrybucji energii.

Funkcja zdalnego sterowania
1.Może być wyposażony w bezprzewodowy sterownik zdalny w celu uzyskania zdalnych operacji otwierania i zamykania z bliska, przy bezpiecznej i niezawodnej pracy.

Akumulator zapasowy
1.Może być wyposażony w akumulator zapasowy, aby utrzymać normalną pracę przez 12 godzin po utracie prądu przemiennego.

Funkcja ochrony przełączania podwójnego zasilania
1.Posiada podwójną kontrolę wzajemną zasilania, z automatyczną funkcją opóźnionego zamknięcia przy włączeniu i automatyczną funkcją opóźnionego uruchomienia przy wyłączeniu.
2Strona wyjściowa ma funkcję niezamykania się w przypadku zasilania prądem, a dwie pozycje przełącznika są połączone.

automatycznie usuwa usterkę, izoluje obszar usterki, automatycznie przekazuje moc i przywraca moc do obszaru bez usterki.


Rozmieszczenie:

Związek pomiędzy zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego, izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

Koordynacja: W systemach zasilania wysokiego napięcia wyłącznik prądu próżniowego i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, podczas gdy izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.

Zastosowanie

1Systemy dystrybucyjne: Przerywacz ZW8-12 odgrywa kluczową rolę w kontroli i ochronie systemów dystrybucyjnych w sieciach energetycznych miejskich i wiejskich o napięciu 10 kV.Odpowiada za włączanie lub wyłączanie prądu obciążenia, zapewniając niezawodną dystrybucję energii dla konsumentów.

2Podstawy energetyczne: Przerywacz jest często stosowany w podstawach energetycznych, gdzie linie przesyłowe wysokiego napięcia są podłączone do sieci dystrybucyjnych.Pomaga w izolacji i ochronie sprzętu, umożliwiające bezpieczne i wydajne działanie podstacji.

3.Przemysłowe systemy energetyczne: Przemysły o wysokich zapotrzebowaniach na energię, takie jak zakłady produkcyjne, operacje górnicze i duże projekty infrastrukturalne,często wykorzystują wyłącznik ZW8-12 do sterowania i ochrony systemów wysokonapięciowychPomaga zarządzać prądami obciążenia i chronić sprzęt przed prądami uszkodzeniowymi w krótkim obwodzie.

4Systemy energii odnawialnej: ze względu na rosnące wykorzystanie odnawialnych źródeł energii, takich jak energia wiatrowa i słoneczna,wyłącznik ZW8-12 znajduje zastosowanie w systemach wysokonapięciowych urządzeń przełącznikowych związanych z wytwarzaniem energii ze źródeł odnawialnychPomaga w efektywnej integracji energii odnawialnej z siecią i zapewnia bezpieczną eksploatację obiektów wytwarzania energii.

5Sieci komunalne: Firmy energetyczne polegają na wyłączniku ZW8-12 do zarządzania i ochrony swoich sieci przesyłowych i dystrybucyjnych wysokiego napięcia.Przyczynia się do ogólnej niezawodności i stabilności sieci użyteczności publicznej poprzez skuteczne kontrolowanie prądów obciążenia i przerywanie awarii.

Warunki:

Temperatura otoczenia:-40°C~+70°C (średnia dzienna temperatura nie przekracza +40°C)

Wysokość: > 1000 m (maksymalnie 3000 m)

wilgotność powietrza:Średnia dzienna wilgotność względna nie większa niż 95%, średnia miesięczna wilgotność względna

Poziom zanieczyszczenia:Poziom IV

Maksymalna prędkość wiatru: 700 Pa (ekwiwalent prędkości wiatru 35 m/s)

Intensywność trzęsienia ziemi: poziom 8

Parametry techniczne:

ZW8-12


GW9-10
