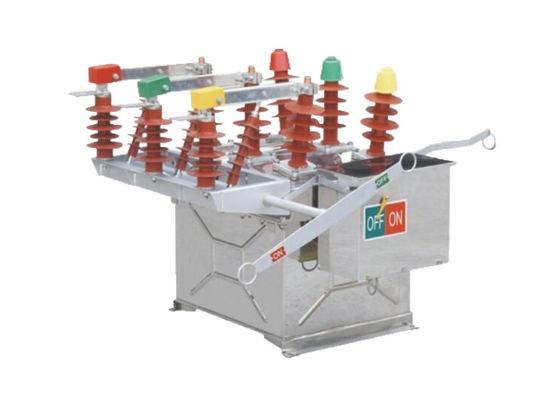

12kV 630A Wysokonapięciowy wyłącznik prądu próżniowego z wydajnym działaniem dla podstacji zewnętrznych

12kV 630A Wysokonapięciowy wyłącznik prądu próżniowego z wydajnym działaniem dla podstacji zewnętrznych

Opis produktu:

Przełącznik ZW8-12 został zaprojektowany zgodnie z międzynarodowymi standardami i jest produkowany przy użyciu zaawansowanych technologii.o pojemności nieprzekraczającej 50 W,.

Przełącznik składa się z kilku kluczowych elementów, w tym wyłącznika próżniowego, mechanizmu działania i systemu sterowania.Przerywacz próżniowy jest sercem przełącznika i jest odpowiedzialny za przerywanie prądu elektrycznegoZostał zaprojektowany do pracy w próżni, co pomaga zapobiegać łukowieniu i zapewnia niezawodną pracę.

Mechanizm działania odpowiada za otwieranie i zamykanie wyłącznika i może być sterowany ręcznie lub elektrycznie.System sterowania monitoruje wyłącznik i zapewnia operatorom informacje zwrotne, umożliwiając im monitorowanie stanu wyłącznika i wykrywanie ewentualnych usterek.

Przerywacz ZW8-12 jest zaprojektowany tak, aby był bardzo niezawodny i wymagał minimalnej konserwacji.o pojemności nieprzekraczającej 10 W.




 Właściwości:

1Automatyczny wyłącznik próżniowy ZW8-12 jest zaprojektowany z możliwością przeciwdziałania zanieczyszczeniu, co oznacza, że jest w stanie niezawodnie działać nawet w środowiskach o wysokim poziomie zanieczyszczenia,takie jak obszary z dużym pyłem lub emisjami przemysłowymi. Wnętrzna izolacja jest zaprojektowana tak, aby wytrzymać takie zanieczyszczenie i utrzymać wymagany poziom izolacji.który zapewnia zwiększone właściwości izolacyjne i poprawia ogólną wydajność przełącznika.
2Przełącznik jest wyposażony w mechanizm pracy do magazynowania energii rakietowej.Mechanizm ten przechowuje energię mechaniczną, która może być szybko uwalniana, aby otworzyć lub zamknąć kontakty wyłącznikaMechanizm magazynowania energii pocisków jest zaprojektowany do efektywnej i niezawodnej pracy, zapewniając szybkie i skuteczne włączenie przełącznika.
3Wyłącznik ZW8-12 może być wyposażony w jedno- lub dwustronny przełącznik separacyjny.Umożliwia to elastyczność konfiguracji i instalacji wyłącznika w systemie urządzeń przełącznikowychPonadto może być wyposażony w zewnętrzny PT (potencjalny transformator), który jest używany do pomiaru napięcia i celów sterowania.Zewnętrzny PT ułatwia dokładne monitorowanie napięcia i pomaga zapewnić prawidłowe działanie wyłącznika w systemie wysokonapięciowym.



Zalety:

1.CT23 Mechanizm pracy z przechowywaniem energii wiosennej: wyłącznik ZW8-12 wyposażony jest w mechanizm pracy z przechowywaniem energii wiosennej typu CT23.Mechanizm ten wykorzystuje przechowywaną energię mechaniczną w sprężynach, aby ułatwić otwieranie i zamykanie kontaktów wyłącznikaOferuje elastyczność w obsłudze, umożliwiając sterowanie silnikiem lub ręcznie w zależności od specyficznych wymagań zastosowania.

2.ZW8-12G łącznik łączny: model ZW8-12G to łącznik łączny składający się z łącznika ZW8-12 i izolacji.zapewniające możliwość izolacji określonych odcinków sieci dystrybucyjnej energii elektrycznej do celów konserwacji lub identyfikacji usterek.

3.Trzyfazowa konstrukcja zbiornika: Przerywacz ZW8-12 posiada trójfazową konstrukcję zbiornika.Oznacza to, że elementy przełącznika dla każdej fazy są zamknięte w wspólnym zbiornikuZbiornik zapewnia ochronę mechaniczną i zwiększa ogólną wytrzymałość wyłącznika.

4Komora gaśnicza próżniowa i materiał izolacyjny: w zbiorniku metalowym wyłącznik ZW8-12 zawiera trójfazową komorę gaśniczo-przemycającą próżniową.Ta komora skutecznie gaszy łuki elektryczne, które występują podczas przerwy w obwodzieDodatkowo, wyłącznik wykorzystuje materiały izolacyjne, takie jak SMC (Sheet Molding Compound), aby zapewnić izolację między fazami i od fazy do fazy,zwiększenie ogólnej wytrzymałości izolacyjnej.

5Niezawodna wydajność i wysoka wytrzymałość izolacyjna: wyłącznik ZW8-12 znany jest ze swojej niezawodnej wydajności i wysokiej wytrzymałości izolacyjnej.Został zaprojektowany i przetestowany w celu spełnienia rygorystycznych standardówWysoka wytrzymałość izolacyjna zwiększa zdolność wytrzymałości i izolacji napięć elektrycznych,przyczynianie się do bezpieczeństwa i niezawodności systemu elektrycznego.




Charakterystyka:

Funkcja ochrony mikrokomputera

1.Ma trójstopniową funkcję ochrony prądu: szybki ruch, ograniczony czasowo szybki ruch i ochronę przed prądem.

2Elastyczne ustawienie charakterystyki szybkiego i wolnego czasowania.

3Użytkownicy mogą ustawić wartości ochrony i opóźnienia.

Funkcja ponownego zamykania

1Można ustawić do trzech operacji ponownego zamykania.

2Użytkownicy mogą swobodnie wybrać liczbę operacji ponownego zamknięcia i różne interwale ponownego zamknięcia.

3Ma funkcje przyspieszenia przed ponownym zamknięciem, przyspieszenia po ponownym zamknięciu i sekwencyjnego wyboru koordynacji.

Funkcja odbudowy sieci

1.Obejmuje blokowanie pod napięciem, automatyczne ponowne zamknięcie, krótkotrwałe niezamykanie, ciągłe niezamykanie, ponowne zamykanie pod napięciem, automatyczne zresetowanie, krótkotrwałe aktywowanie wartości ochrony w stanie gotowości,i ciągłe aktywowanie wartości ochrony w stanie gotowości.

2Rozproszone inteligentne sterowanie może być realizowane zgodnie z ustawioną wcześniej funkcją podczas pracy sieci pierścieniowej.

3Gdy występuje usterka sieci, automatycznie usuwa usterkę, izoluje obszar usterki, automatycznie przekazuje moc i przywraca moc do obszaru bez usterki.

Warunki:

Temperatura otoczenia:-40°C~+70°C (średnia dzienna temperatura nie przekracza +40°C)

Wysokość: > 1000 m (maksymalnie 3000 m)

wilgotność powietrza:Średnia dzienna wilgotność względna nie większa niż 95%, średnia miesięczna wilgotność względna

Poziom zanieczyszczenia:Poziom IV

Maksymalna prędkość wiatru: 700 Pa (ekwiwalent prędkości wiatru 35 m/s)

Intensywność trzęsienia ziemi: poziom 8




Parametry techniczne:
