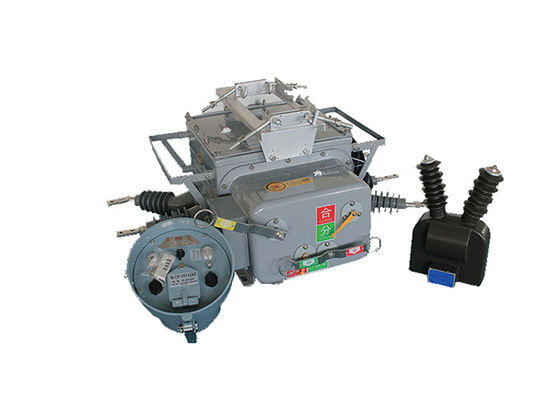

ZW20-12(F) Inteligentny przełącznik granicznego obciążenia Sekcjonalnik próżniowy na biegunach z sterownikiem 12kV 630A/1250A

ZW20-12(F) Inteligentny przełącznik ładunku granicznego Sekcjonalnik próżni z sterownikiem

Opis produktu:

ZW20-12(F) Przełącznik obciążenia granicznego jest jednym z naszych nowych produktów. Przełącznik graniczny jest wielofunkcyjnym inteligentnym urządzeniem z funkcją przełącznika próżniowego, przełącznika obciążenia próżniowego, odblokowania,sekcjonalnik cztery przełącznikiGłówna konfiguracja składa się z przerywacza próżni, sterownika CH-40, zewnętrznego transformatora napięcia (uwaga: sieć pierścieniowa linii dystrybucyjnej dostępna w dwustronnym PT).Produkty są szeroko stosowane w 10kV, 13 kV w mieście, sieci energetycznej wiejskiej sieci przestrzennej pierścienia do odłączenia przełącznika, przełącznika kontaktowego, urządzenia automatycznego przełącznika, które mogą realizować obciążenie linii rozmieszczenia pierścienia.Może być używany jako przełącznik graniczny (powszechnie znany jako watchdog) w linii gałęzi zasilania, stosowane jako zamknięcia i sekcjonariusze w sieci dystrybucji powietrznej, wyłącznik graniczny z wzorem zdalnego zarządzania, funkcjami ochrony i sterowania oraz funkcjami komunikacji.Wiarygodne wykrycie w wyroku, mA poziom prądu sekwencyjnego zerowego i prądu zwarcia między fazami, realizuje automatyczne usuwanie błędu uziemienia jednofazowego i błędu zwarcia fazowego do fazy.Głównym przełącznikiem jest łuk próżniowy i izolacja przyjmuje SF6W przypadku wprowadzenia Japonii, Niemiec, Francji gaz uszczelniający, wybuch odporny, technologia systemu izolacji, ogólnie doskonałe wydajności uszczelniające.Mieszany gaz N2, który nie wyciekamechanizm pracy sprężyny z miniaturyzacją i optymalizacją wydajności,niezawodność działania jest znacznie wyższa niż tradycyjny mechanizm sprężynowy.



Wprowadzenie sterownika:

1.Z interfejsem komunikacyjnym 485 / 232, lub przez światłowód, bezprzewodowe zdalne monitorowanie; Funkcja przyspieszenia po ponownym zamknięciu;gdy przełącznik jest ciężki,automatyczne uruchomienie przyspieszenia w przypadku trwałej awarii;

2.Zamykanie zdalne/ręczne w celu przyspieszenia wybijania i zamykanie ponownie: Użytkownik wysyła prąd po naprawie linii, jeśli zapomniał usunąć przełącznik uziemienia, powinien przyspieszyć wybijanie.

3Można regulować czas opóźnienia trzykrotnego zamknięcia;

4Obwód zamykający skok przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję przeciwskokową;

5.Prąd w sekwencji zerowej może odróżniać usterki w strefie i poza strefą;

6Przełącznik zdalnego sterowania zaprojektowany jest tak, by zapobiegać nieprawidłowej pracy.

Właściwości:

1.Ochrona przed szybkim zerwaniem: przełącznik ograniczający obciążenie jest zaprojektowany w celu szybkiego otwierania obwodu w przypadku awarii lub nieprawidłowych warunków.Zapewnia szybkie usunięcie usterek i minimalizuje czas trwania przerw w dostawie prądu.

2.Ochrona przed prądem: przełącznik obciążenia zawiera mechanizmy ochrony przed prądem w celu wykrywania i reagowania na nadmierne prądy.Pomaga zapobiegać uszkodzeniu systemu dystrybucyjnego poprzez wyłączenie i izolację wadliwych sekcji.

3.Trzykrotne ponowne zamknięcie: przełącznik granicznego obciążenia może mieć możliwość automatycznej próby trzech operacji ponownego zamknięcia po operacji usunięcia usterek.Ta funkcja pomaga w identyfikacji błędów tymczasowych i automatycznie przywracać moc, jeśli błędy są usuwane.

4.Zapisy incydentów: przełącznik ładowania może rejestrować i przechowywać informacje o zdarzeniach awarii, w tym typ awarii, lokalizację i znaczniki czasu.i celów utrzymania.

5.Ochrona przed prądem napędowym: przełącznik obciążeniowy jest wyposażony w ochronę przed prądem napędowym, aby poradzić sobie z wysokimi prądami napędowymi występującymi podczas podkładania energii na transformatory lub inne obciążenia.Zapewnia stabilną i niezawodną pracę w tych przejściowych warunkach.

6.Ochrona zerowej sekwencji: przełącznik granicznego obciążenia może obejmować ochronę zerowej sekwencji w celu wykrywania i reagowania na usterki lub nierównoważone warunki w systemie.Pomaga to w identyfikacji i izolacji usterek, które stanowią zagrożenie dla stabilności systemu.

7Zegar w czasie rzeczywistym: Funkcja zegara w czasie rzeczywistym pozwala przełącznikowi obciążenia dokładnie rejestrować czas zdarzeń awaryjnych i innych operacji.Umożliwia precyzyjną synchronizację czasu i ułatwia analizę sekwencji zdarzeń.

8.Przyspieszenie po ponownym zamknięciu: po pomyślnych próbach ponownego zamknięcia przełącznik obciążenia może zapewnić funkcję przyspieszenia w celu zwiększenia prędkości wybicia w przypadku utrzymania usterki.Pomaga to zminimalizować uszkodzenia systemu i zwiększyć wydajność usuwania usterek..

9.Wypyty dotyczące stanu w czasie rzeczywistym: przełącznik obciążenia może dostarczać informacje o stanie w czasie rzeczywistym, takie jak pozycja (otwarta lub zamknięta), wskazanie usterki i dane operacyjne.Pozwala to operatorom monitorować stan przełącznika i podejmować świadome decyzje.

10.Smart Pocket PC Controls: Niektóre przełączniki obciążeniowe można sterować i monitorować za pomocą inteligentnego kieszonkowego komputera lub podobnych urządzeń przenośnych.Zwiększa to wygodę i elastyczność zarządzania przełącznikiem zdalnie.

11Ustawienia lokalne/odległe: przełącznik obciążenia można skonfigurować i regulować lokalnie w miejscu instalacji lub zdalnie za pośrednictwem interfejsów komunikacyjnych.Umożliwia to wygodne i elastyczne opcje sterowania i konfiguracji.

12Aktywne zgłaszanie usterek: przełącznik obciążenia może aktywnie zgłaszać zdarzenia usterek lub nieprawidłowe warunki do centralnego systemu sterowania lub monitorowania.ułatwianie skutecznego zarządzania usterkami.

13.GSM Short Message Function: Niektóre przełączniki obciążeniowe mogą mieć możliwość wysyłania powiadomień o krótkich wiadomościach lub ostrzeżeń za pośrednictwem sieci GSM (Global System for Mobile Communications).Umożliwia to zdalne monitorowanie i powiadamianie o awariach lub stanie eksploatacji.

Warunki:

1Wysokość: 2000 metrów
2.Temperatura otoczenia:na zewnątrz -30°C~+55°C
Najwyższa średnia roczna temperatura wynosi 20°C
Maksymalna średnia dzienna temperatura wynosi 30°C
3Względna wilgotność powietrza: 95% (25°C)
4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g
Przyspieszenie pionowe na ziemi 0,15 g
Działając na trzy fale sinusów
Wskaźnik bezpieczeństwa 1.67
5Intensywność sejsmiczna: 7 stopni.
6Maksymalna dzienna różnica temperatur: 25°C
7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW
8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu

Parametry techniczne:

Parametry techniczne sterownika:
