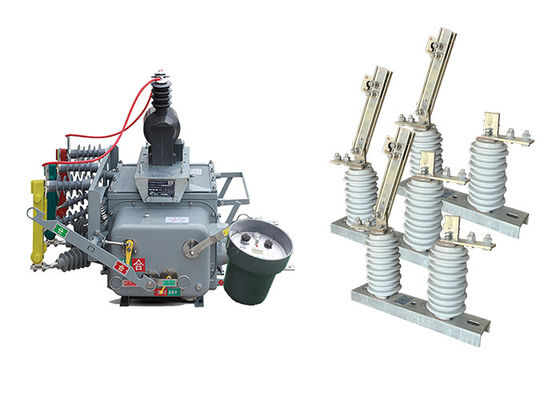

Inteligentny przełącznik granicznego obciążenia GB1984-2003 GB1985-2014 Standard z przełącznikiem odłączającym wysokie napięcie GW9

Inteligentny przełącznik granicznego obciążenia GB1984-2003 GB1985-2014 Standard z przełącznikiem odłączającym wysokie napięcie GW9

Opis produktu:

ZW20-12 ((F) pole mounted circuit breaker to rodzaj trójfazowego zewnętrznego urządzenia wysokonapięciowego AC 50Hz przeznaczonego głównie do użytku w wiejskich i miejskich sieciach dystrybucyjnych zewnętrznych o napięciu 10 kV.Służy do obsługi prądu obciążenia, prądu przeciążenia, prądu zwarcia i podobnych scenariuszy.

Przełącznik posiada trójfazową wspólną strukturę skrzynki, składającą się z kilku elementów, w tym mechanizmu pracy, obwodu przewodzącego, układu izolacyjnego, elementu uszczelniającego,i muszelka.Komponenty te współpracują ze sobą w celu zapewnienia efektywnej i bezpiecznej pracy wyłącznika.

Dodatkowo przełącznik ZW20-12 ((F) jest wyposażony w inteligentne zdalne końcówki obsługujące różne aplikacje automatyki dystrybucji, umożliwiające zwiększone możliwości sterowania i monitorowania.

Ponadto istnieje inny wariant tego przełącznika o nazwie ZW20-12 ((Z), który jest inteligentnym zewnętrznym wysokonapięciowym przełącznikiem prądu przemiennego.umożliwiające komunikację za pośrednictwem wiadomości tekstowych.

Ponadto wyłącznik ZW20-12(F) może być połączony z sterownikiem przełącznika podziału w celu utworzenia zewnętrznego systemu wyłącznika powietrza AC wysokiego napięcia.Połączenie to zwiększa funkcjonalność i wszechstronność wyłącznika, zapewniając bardziej kompleksowe możliwości kontroli i ochrony.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Przełącznik odłączający składa się z podstawy, izolacji słupkowej, części przewodzącej i części narządu.wysoka niezawodność, itp. osiąga poziom podobnych produktów w kraju i za granicą.

Ponadto istnieje inny rodzaj przełącznika odłączającego o nazwie GW9-12 ((W), o jednoetapowej strukturze nadającej się do systemu zasilania z częstotliwością 50Hz i napięciem linii 10kv.

nadaje się do stosowania w systemach zasilania o częstotliwości 50 Hz i napięciu linii 10 kV oraz jest stosowany do zamykania i dzielenia linii, gdy istnieje napięcie i brak obciążenia,a przełączniki izolacyjne przeciwprzebarwienia mogą spełniać wymagania użytkowników w obszarach silnie zanieczyszczonych, i może skutecznie rozwiązać problem zapalenia błysku, który występuje podczas pracy przełączników izolacyjnych.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.



Rozmieszczenie:

Związek między zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

Koordynacja: W systemach zasilania wysokiego napięcia wyłączacz próżniowy i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.


Właściwości:

1Wysoka odporność na zanieczyszczenia, wysoka i niska odporność na temperaturę, brak zagrożenia spalania lub wybuchu.

2.Całkowicie zamknięta konstrukcja, wypełniona gazem SF6 w obudowie, doskonała wydajność uszczelniająca, nadająca się do stosowania w obszarach o wysokiej temperaturze i wilgotności.

3wyposażony w transformator prądu (CT) do przesyłania prądu do inteligentnego sterownika do analizy informacji.i końcówki połączeń mogą być podłączone do odpowiednich gniazdek końcowych.

4Mechanizm działania jest innowacyjny i prosty, ma niewielkie rozmiary i lekką wagę, zapewniając bezpieczną i niezawodną pracę.

5Zewnętrzna obudowa ma widoczne wskaźniki stanu "magazynowania energii", "otwartego" i "bliskiego".

Zastosowanie:

1Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

2.Ośrodki danych: przełącznik jest wykorzystywany w centrach danych w celu zapewnienia niezawodnej dystrybucji energii i ochrony krytycznej infrastruktury informatycznej.Umożliwia skuteczne przełączanie obciążeń i zabezpiecza przed usterkami elektrycznymi.

3Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

4.Projekty infrastrukturalne: Przełącznik jest stosowany w różnych projektach infrastrukturalnych, takich jak lotniska, porty morskie i stadiony, w celu niezawodnej dystrybucji energii i ochrony.

5.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.

Warunki:

1Temperatura powietrza otoczenia: -40°C do +70°C.

2Wysokość: nie większa niż 3000 m n.p.m.

3Poziom zanieczyszczenia: poziom IV.

4Prędkość wiatru nie powinna przekraczać 34 m/s (równoważna ciśnieniu 700 Pa na powierzchni cylindrycznej).

5.Wibracje lub aktywność sejsmiczna zewnętrznych urządzeń przełącznikowych i urządzeń sterujących mogą być zaniedbywane.

6Amplituda zakłóceń elektromagnetycznych wywołanych w układzie wtórnym nie przekracza 1,6 kV.




Parametry techniczne:

ZW20-12(F)

GW9-10

Wprowadzenie przełącznika odłączania zewnętrznego serii GW9
