Opis produktu:

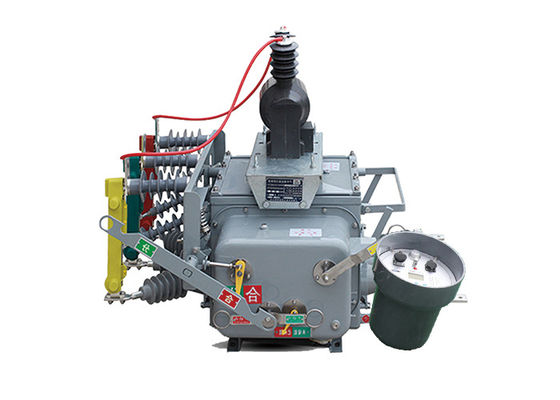

Przełącznik obciążenia granicznego ZW20-12 to trójfazowy przemiennik AC 50Hz zewnętrzny wysokonapięciowy, który jest głównie stosowany w zewnętrznych systemach dystrybucji 10 kV w sieciach rolniczych i miejskich.Jest używany do przełączania obciążeń, przerywanie obciążenia, prąd przeciążenia, prąd zwarcia i podobne zastosowania.

Całkowita struktura jest trójfazowym typem wspólnego pudełka, składającego się z mechanizmu operacyjnego, obwodu przewodzącego, systemu izolacyjnego, elementów uszczelniających i obudowy.

Jest on wyposażony w odpowiedni inteligentny zdalny terminal w celu spełnienia wymagań aplikacji automatyki dystrybucji.

• Po połączeniu z inteligentnym sterownikiem z funkcją GSM SMS staje się inteligentnym wyłącznikiem prądu prądu przemiennego wysokiego napięcia na zewnątrz ZW20-12 ((Z).

• W połączeniu z sterownikiem sekcjonowania staje się wyłącznikiem prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu.


Charakterystyka sterownika:

Inteligentne sterowniki końcowe mają takie funkcje, jak ochrona, automatyczne sterowanie, inspekcja / zapytanie, komunikacja i zarządzanie oprogramowaniem.

1.Zrozumiała funkcjonalność:

• Doskonale wykonywać różne funkcje, takie jak ochrona obwodu, zdalne sterowanie, alarm i zdalne monitorowanie.

2Niskie koszty i praktyczność:

• Nie ma potrzeby inwestowania w sprzęt komunikacyjny w sieciach GSM.

3.Wiele środków bezpieczeństwa:

• Używaj specjalnie wyznaczonych telefonów komórkowych, szyfruj informacje, weryfikuj hasło i innych środków bezpieczeństwa.

• Moduł GSM może określić numer komórki komórkowej i przyjmować tylko polecenia z telefonu połączonego.

• Wiadomości komunikacyjne dla zdalnego sterowania i innych poleceń są szyfrowane.

• Wykonuje metodę zdalnego sterowania z ustawieniem wstępnym - potwierdzenie - wykonanie - weryfikacja w celu zapewnienia bezpieczeństwa sterowania systemem i zapobiegania błędnym działaniom.

4.Prosta konfiguracja systemu:

• Nie ma potrzeby instalowania żadnych linii łączności ani debugowania linii łączności.

• Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego, a system zacznie działać.

5.Monitorowanie komórek w każdej chwili, wszędzie:

• Można monitorować i oglądać w czasie rzeczywistym w dowolnym miejscu z sygnałem, bez konieczności stacjonowania personelu do monitorowania.




Zastosowanie:

1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.

2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.

3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić linię odgałęzienia przed usterkami i nieprawidłowymi warunkami.

4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamknięcie i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.




Właściwości:

1Wysoka odporność na zanieczyszczenia, wysoka i niska odporność na temperaturę, brak zagrożenia spalania lub wybuchu.

2.Całkowicie zamknięta konstrukcja, wypełniona gazem SF6 w obudowie, doskonała wydajność uszczelniająca, nadająca się do stosowania w obszarach o wysokiej temperaturze i wilgotności.

3wyposażony w transformator prądu (CT) do przesyłania prądu do inteligentnego sterownika do analizy informacji.i końcówki połączeń mogą być podłączone do odpowiednich gniazdek końcowych.

4Mechanizm działania jest innowacyjny i prosty, ma niewielkie rozmiary i lekką wagę, zapewniając bezpieczną i niezawodną pracę.

5Zewnętrzna obudowa ma widoczne wskaźniki stanu "magazynowania energii", "otwartego" i "bliskiego".




Parametry techniczne:

Parametry techniczne sterownika:
