Opis produktu:

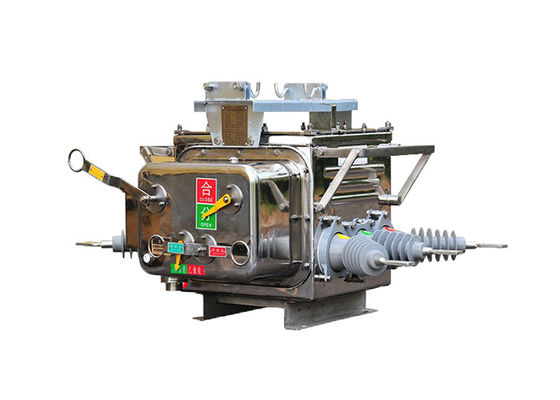

ZW20-12(F) wyłącznik próżniowy nadaje się do linii dystrybucyjnych 10 kV z trójfazowym prądem przemiennym 50 Hz.

Składa się z zewnętrznego wysoce napiętego wyłącznika prądu przemiennego, sterownika sekcjonowania, przenośnego komputera PDA i innych komponentów.Połączenia elektryczne są wykonywane za pomocą wtyczek lotniczych i zamkniętych na zewnątrz kabli sterujących.

Posiada funkcje wykrywania usterek, kontroli ochrony i komunikacji.Może automatycznie oddzielić sekcję awarii i przywrócić moc do zdrowej sekcji w bardzo krótkim czasie po wystąpieniu awariiUmożliwia również wielofunkcyjne monitorowanie, zapytanie o informacje o sprzęcie systemowym,wyświetlanie online informacji o użytkownikach i stanu utrzymania systemu informacji geograficznych systemu dystrybucyjnegoJest to zaawansowany etap automatyzacji dystrybucji komputerowej.


Charakterystyka sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.




Zastosowanie:

1.Podstawy dystrybucji energii: Przełącznik ZW20 jest powszechnie stosowany w podstawach dystrybucji energii, zarówno wewnętrznych, jak i zewnętrznych.i ochrony przed usterkami w sieciach dystrybucyjnych.

2.Prace przemysłowe: przełącznik ZW20 znajduje zastosowanie w zakładach przemysłowych, w których wymagana jest dystrybucja energii średniego napięcia.takie jak silniki, transformatorów i generatorów.

3Budynki handlowe: Przełącznik jest wykorzystywany w budynkach handlowych, w tym w centrach handlowych, kompleksach biurowych i szpitalach, w celu niezawodnego i bezpiecznego dystrybucji energii.Zapewnia skuteczne przełączanie obciążeń i chroni krytyczne obciążenia elektryczne.

4Systemy energii odnawialnej: przełącznik ZW20 nadaje się do systemów energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.Ułatwia przełączanie i ochronę obwodów średniego napięcia w tych systemach.

5.Elektryfikacja kolei: przełącznik jest stosowany w projektach elektryfikacji kolei w celu kontrolowania i ochrony zasilania sieci kolejowych.Zapewnia niezawodną i bezpieczną dystrybucję energii dla pociągów.

6Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

7.Ośrodki danych: przełącznik jest wykorzystywany w centrach danych w celu zapewnienia niezawodnej dystrybucji energii i ochrony krytycznej infrastruktury informatycznej.Umożliwia skuteczne przełączanie obciążeń i zabezpiecza przed usterkami elektrycznymi.

8Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

9.Projekty infrastrukturalne: Przełącznik jest stosowany w różnych projektach infrastrukturalnych, takich jak lotniska, porty morskie i stadiony, w celu niezawodnej dystrybucji energii i ochrony.

10.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.




Struktura:

1. Kontroler jest urządzeniem do ochrony i monitorowania przekaźnika typu mikrokomputera;

2Posiada silną odporność na naturalne warunki pogodowe i kondensację.

3. Model użytkowy jest podłączony do ciała przełącznika przez złącze lotnicze;

4- Dobra niezawodność połączenia i wysoki poziom ochrony.

Istnieją cztery analogowe kanały wejściowe, prąd fazowy A, prąd fazowy C, prąd sekwencyjny, napięcie fazowe BC.Kontroler wykrywa usterkę linii poprzez monitorowanie w czasie rzeczywistym wartości modelu i porównanie z stałą wartością, a następnie przeprowadza odpowiednią obróbkę.

Warunki:

1 temperatura powietrza otoczenia: -40 °C ~ + 70 °C;

2 Wysokość: nie więcej niż 3000 m

3 Poziom zanieczyszczenia: klasa IV:

4 Prędkość wiatru nie przekracza 34 m / s (równoważna 700 Pa na powierzchni butli);

5 wibracje lub ruchy ziemi zewnętrzne urządzenia przełącznikowego i urządzeń sterujących są znikome;

6 Amplituda indukcji interferencji elektromagnetycznych w układzie wtórnym nie przekracza 1,6 kV.


Parametry techniczne:

Parametry techniczne sterownika:
