Opis produktu:

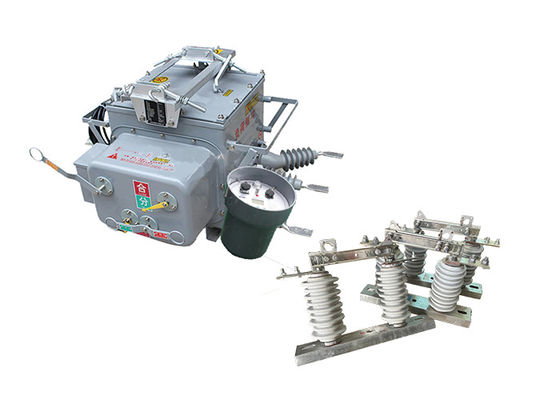

ZW20-12 ((F) Outdoor Vacuum Circuit Breaker jest wszechstronnym i inteligentnym urządzeniem, które łączy funkcje przerywacza próżniowego, przełącznika prądu próżniowego, zamykacza i sekcjonera.Jest przeznaczony do użytku w sieciach dystrybucyjnych 10kV i 13kV, zwłaszcza w sieciach energetycznych miejskich i wiejskich.
Główne komponenty wyłącznika ZW20-12 ((F) obejmują wyłącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.Przerywacz próżniowy jest odpowiedzialny za przerywanie i tworzenie obwodów elektrycznych, natomiast sterownik CH-40 zapewnia inteligentne funkcje ochrony i sterowania.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesJest on zazwyczaj stosowany w systemach przesyłu i dystrybucji energii wysokiego napięcia.

Przełącznik jest zaprojektowany do otwierania i zamykania w normalnych lub nietypowych warunkach, takich jak awaria lub nadprężenie.fizycznie odłącza część systemu od reszty sieci,, uniemożliwiając przepływ energii elektrycznej do tej sekcji.

Przełączniki odłączające wysokiego napięcia są zazwyczaj zaprojektowane do pracy przy napięciach od 600 V do 765 000 V i mogą być obsługiwane ręcznie lub automatycznie.Zazwyczaj są one instalowane w podstawach lub na słupkach, stanowią one ważny element infrastruktury sieci elektrycznej.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.



 Zastosowanie:


1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.
2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.
3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić linię odgałęzienia przed usterkami i nieprawidłowymi warunkami.
4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamknięcie i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.



Struktura:

1Kontroler jest urządzeniem do ochrony i monitorowania przekaźników opartym na mikrokomputerze.

2Kontroler ma silną odporność na warunki pogodowe i ochronę przed kondensacją.

3Jest podłączony do układu przełącznika za pomocą złączy lotniczych.

4Ma dobrą niezawodność połączenia i wysoki poziom ochrony.

Kontroler posiada cztery kanały analogiczne wejścia: prąd fazy A, prąd fazy C, prąd sekwencji zerowej i napięcie fazy BC.Kontroler monitoruje wartości tych analogicznych wejściach w czasie rzeczywistym i porównuje je z ustawionymi wartościami w celu określenia usterek linii i uruchomienia odpowiednich działań.




Parametry techniczne:

ZW20-12(F)

GW9-10
