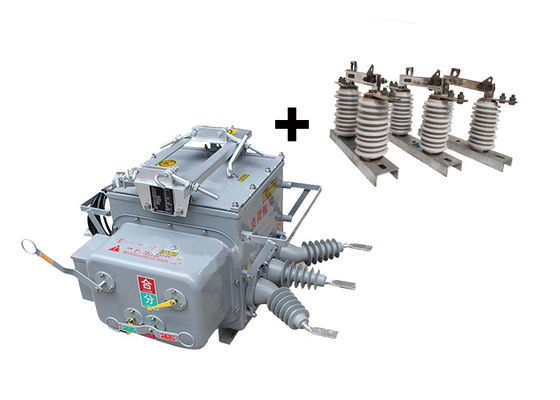

Trzyfazowy przełącznik ładunku granicznego AC z kontrolerem VCB 10kV 13kV używany z wyłącznikiem odłączania zewnętrznego
Opis produktu:
ZW20-12 ((F) Outdoor Vacuum Circuit Breaker jest wszechstronnym i inteligentnym urządzeniem, które łączy funkcje przerywacza próżniowego, przełącznika prądu próżniowego, zamykacza i sekcjonera.Jest przeznaczony do użytku w sieciach dystrybucyjnych 10kV i 13kV, zwłaszcza w sieciach energetycznych miejskich i wiejskich.
Główne komponenty wyłącznika ZW20-12 ((F) obejmują wyłącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.Przerywacz próżniowy jest odpowiedzialny za przerywanie i tworzenie obwodów elektrycznych, natomiast sterownik CH-40 zapewnia inteligentne funkcje ochrony i sterowania.
Przełączniki odłączające GW9-10 są zazwyczaj stosowane w systemach przesyłu i dystrybucji wysokiego napięcia w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Używane są również jako urządzenie bezpieczeństwa w celu ochrony pracowników przed zagrożeniami elektrycznymi, np. przypadkowy kontakt z aktywnymi częściami systemu.
Zostały one zaprojektowane do obsługi wysokich napięć i prądów i są często instalowane na zewnątrz, gdzie są narażone na trudne warunki środowiskowe, takie jak ekstremalne temperatury, wiatr,Dlatego są zbudowane tak, by wytrzymać te warunki i są często wykonane z trwałych materiałów, takich jak stal lub aluminium.
Przełączniki odłączające Toutdoor są dostępne w różnych typach i konfiguracjach, w zależności od konkretnego zastosowania i wymagań.podczas gdy inne nadają się do użytku na zewnątrzNiektóre są zaprojektowane do pracy ręcznej, podczas gdy inne są zautomatyzowane i mogą być sterowane zdalnie.
Oprócz podstawowej funkcji izolacji obwodów, VEI mają również inne ważne cechy, takie jak wizualne wskazywanie ich stanu (otwarty lub zamknięty),i zapewnienie, że obwód nie jest podłączony do energii, gdy izolator jest otwarty.
Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.
Charakterystyka sterownika:
1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.
2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.
3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..
4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.
5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.
6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.
7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.
Właściwości:
1Automatyczny wyłącznik prądu próżniowego ZW20-12(F) wykazuje silną odporność na zanieczyszczenia.zapewnienie niezawodnej wydajności nawet w warunkach zanieczyszczeniaWykazuje również wysoką i niską odporność na temperatury, umożliwiając pracę w szerokim zakresie temperatur.zwiększenie ogólnego bezpieczeństwa.
2Wykorzystując całkowicie zamkniętą konstrukcję, wyłącznik jest wypełniony gazem SF6 w obudowie.co sprawia, że nadaje się do stosowania w obszarach o wysokiej temperaturze i wilgotnościZamknięta obudowa chroni elementy wewnętrzne przed czynnikami zewnętrznymi, zapewniając optymalną wydajność i długowieczność.
3Przerywacz jest wyposażony w transformator prądu (CT), który przesyła prąd do inteligentnego sterownika do analizy informacji.umożliwiające elastyczność konfiguracji systemuTerminaly podłączające można łatwo podłączyć do odpowiednich gniazdek końcowych, co ułatwia wygodną instalację i konserwację.
4Mechanizm działania wyłącznika jest innowacyjny i prosty, co daje kompaktowy rozmiar i lekką konstrukcję.zminimalizowanie ryzyka awarii lub awariiKompaktowy rozmiar przyczynia się również do oszczędności miejsca w instalacji i łatwości obsługi.
5Na zewnętrznej obudowie wyłącznika znajdują się widoczne wskaźniki stanu magazynowania energii, stanu otwarcia i stanu zamknięcia.umożliwiające łatwą identyfikację stanu pracy wyłącznikaTa wizualna informacja zwrotna zwiększa wydajność operacyjną i zapewnia dokładny monitoring stanu wyłącznika.
Struktura:
1Urządzenie zabezpieczające i monitorujące przekaźnik oparte na mikrokomputerze służy jako sterownik układu wyłącznika.Wykorzystuje zaawansowaną technologię mikrokomputerów w celu zapewnienia precyzyjnej i efektywnej ochrony przekaźnika i funkcji monitorowania.
2Kontroler jest zaprojektowany z silną odpornością na warunki pogodowe, co pozwala mu wytrzymać różne warunki środowiskowe.zapewnienie niezawodnej pracy nawet w wilgotnych lub wilgotnych warunkach.
3Aby zapewnić bezpieczne i niezawodne połączenie, sterownik jest połączony z przełącznikiem za pomocą złączy lotniczych, które zapewniają wysoki poziom stabilności i trwałości.zapewnienie właściwej komunikacji i funkcjonalności pomiędzy sterownikiem a przełącznikiem.
4Kontroler posiada doskonałą niezawodność połączenia, minimalizując ryzyko utraty lub zakłócenia sygnału.zabezpieczenie integralności i dokładności systemu ochrony i monitorowania przekaźnika.
Warunki:
1Wysokość: 2000 metrów
2.Temperatura otoczenia:na zewnątrz -30°C~+55°C
Najwyższa średnia roczna temperatura wynosi 20°C
Maksymalna średnia dzienna temperatura wynosi 30°C
3Względna wilgotność powietrza: 95% (25°C)
4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g
Przyspieszenie pionowe na ziemi 0,15 g
Działając na trzy fale sinusów
Wskaźnik bezpieczeństwa 1.67
5Intensywność sejsmiczna: 7 stopni.
6Maksymalna dzienna różnica temperatur: 25°C
7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW
8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu
Parametry techniczne:
ZW20-12(F)
Numer seryjny. | Parametry | Jednostka | Dane | ||||||||
1 | Nomienne napięcie | kV | 12 | ||||||||
2 | Poziom izolacji pęknięcia | Częstotliwość pracy ((Próba na sucho/Próba na mokro) | 48 | ||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 85 | ||||||||||
3 | Poziom izolacji do ziemi/fazy do fazy | Częstotliwość pracy | Badanie na sucho | 42 | |||||||
Badanie na mokro | 34 | ||||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 75 | ||||||||||
4 | Prąd nominalny | A | 630, 1250 | ||||||||
5 | Narysowany prąd przerywania zwarcia | kA | 16, 20, 25 | ||||||||
6 | Nominalne czasy przerwania prądu przerywającego w przypadku zwarcia | czasy | 30 | ||||||||
7 | Prąd krótkotrwały | kA | 16, 20, 25 | ||||||||
8 | Narysowany czas trwania zwarcia | S | 4 | ||||||||
9 | Narysowany prąd zamknięcia zwarcia (szczyt) | kA | 40, 50, 63 | ||||||||
10 | Maksymalny napięcie | kA | 40, 50, 63 | ||||||||
11 | Żywotność mechaniczna | czasy | ponad 1000 | ||||||||
12 | Narysowany prąd otwierający | 10000 | |||||||||
13 | Waga netto | kg | 180 |
GW9-10
Numer seryjny. | Parametry | Jednostka | Dane | |||||||||
1 | Napęd nominalny | kV | 12 | |||||||||
2 | Prąd nominalny | Model nr. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Krótkotrwały prąd odporny | Model nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 80 | |||||||||||
4 | Poziom izolacji znamionowej | /Błyskawica /odporna na napięcie /w szczycie | Polar-Ziemia (pozytywny i negatywny) |
kV | 75 | |||||||
Złamanie (pozytywny i negatywny) |
85 | |||||||||||
Przemysłowa częstotliwość wytrzymała napięcie (1 min.) (wartość rzeczywista) |
Badanie na sucho/na wilgotności | Polar-Ziemia | 42 ((Sucha) 34 ((Wet) |
|||||||||
Złamanie | 48 ((Sucha) | |||||||||||
48 ((Sucha) | ||||||||||||
48 ((Sucha) 40 ((Wet) |
||||||||||||
5 | Opór głównego obwodu | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Czas życia urządzenia mechanicznego | czasy | 50 | |||||||||
50 | ||||||||||||
80 |
