Elektryczny przełącznik granicznego obciążenia z inteligentnym sterownikiem, stosowany automatycznie/ręcznie w projektach przemysłowych

Elektryczny przełącznik granicznego obciążenia z inteligentnym sterownikiem, stosowany automatycznie/ręcznie w projektach przemysłowych

Opis produktu:

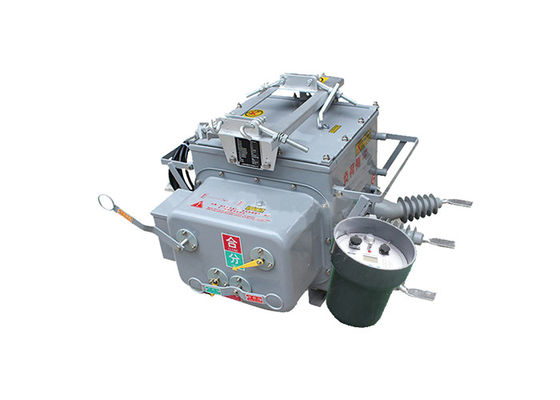

ZW20-12(F) Boundary Load Switch to nowy produkt, który łączy wiele funkcji w jednym inteligentnym urządzeniu.odgrzewacz, i sekcjonalnika, oferując wszechstronność i wydajność w różnych zastosowaniach.

Główne elementy przełącznika obciążenia granicznego obejmują przełącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.podczas gdy sterownik CH-40 zapewnia zaawansowaną ochronę, funkcje sterowania i komunikacji. zewnętrzny transformator napięcia, który jest opcjonalny w sieciach pierścieniowych automatyki linii dystrybucyjnej,można wykorzystać do dwustronnych połączeń PT (potencjalny transformator).

Produkt ten jest szeroko stosowany w sieciach pierścieniowych sieci elektrycznych miejskich i wiejskich o napięciu 10 i 13 kV.i urządzenia automatycznego przełącznika do rozmieszczania obciążenia linii w sieciach pierścieniowychDodatkowo może funkcjonować jako przełącznik graniczny (powszechnie znany jako pies strażnik) w odgałęzionych liniach zasilania, a także jako odblokowanie i sekcjonalizacja w sieciach dystrybucyjnych powietrznych.

Przełącznik ładowania granicznego oferuje zdalne możliwości zarządzania, umożliwiające efektywne monitorowanie i kontrolę.ułatwianie bezproblemowej integracji z systemami automatyki dystrybucji.

Urządzenie wykorzystuje niezawodne mechanizmy wykrywania i oceny, w tym zdolność wykrywania prądu sekwencji zerowej na poziomie mA oraz prądów zwarcia między fazami.Umożliwia to automatyczne usuwanie błędów uziemienia jednofazowego i błędów zwarcia fazowo-fazowego, zwiększając możliwości zarządzania usterkami systemu.

Główny przełącznik przełącznika obciążenia granicznego wykorzystuje technologię łuku próżniowego, a system izolacyjny zawiera izolację mieszaną gazową SF6 i N2.odporny na wybuchy, oraz technologii systemów izolacyjnych z Japonii, Niemiec i Francji, zapewniające doskonałą ogólną wydajność uszczelniającą.który zapobiega wyciekowi i zapewnia, że działanie urządzenia pozostaje bez wpływu środowiska zewnętrznego.

Mechanizm pracy sprężyny w przemienniku obciążenia granicznego został zaprojektowany z myślą o miniaturyzacji i optymalizacji wydajności,w wyniku czego większa niezawodność działania w porównaniu z tradycyjnymi mechanizmami sprężynowymiPoprawa tej konstrukcji zwiększa ogólną wydajność operacyjną i żywotność urządzenia.



Wprowadzenie sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.

Właściwości:

1 Duża odporność na zanieczyszczenie, wysoka odporność na wysokie i niskie temperatury, brak zagrożenia spalania i eksplozji.

2 całkowicie zamknięta konstrukcja, pudełko wypełnione gazem SF6, dobrze uszczelnione, odpowiednie do obszarów o wysokiej temperaturze i wilgotności.

3 wbudowany CT, prąd wyjściowy dla inteligentnego urządzenia sterującego do analizy informacji i stosunek można regulować, terminal połączenia podłączony do odpowiedniego terminala.

Mechanizm działania jest nowy, prosty, niewielki, lekki, bezpieczny i niezawodny.

5 Muszelka wyraźnie wskazuje na "magazyny energii", "punkty" i "skombinowane" stany.

Zastosowanie:

1Budynki handlowe: Przełącznik jest wykorzystywany w budynkach handlowych, w tym w centrach handlowych, kompleksach biurowych i szpitalach, w celu niezawodnego i bezpiecznego dystrybucji energii.Zapewnia skuteczne przełączanie obciążeń i chroni krytyczne obciążenia elektryczne.

2.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.

3Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

4Systemy energii odnawialnej: przełącznik ZW20 nadaje się do systemów energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.Ułatwia przełączanie i ochronę obwodów średniego napięcia w tych systemach.

5.Elektryfikacja kolei: przełącznik jest stosowany w projektach elektryfikacji kolei w celu kontrolowania i ochrony zasilania sieci kolejowych.Zapewnia niezawodną i bezpieczną dystrybucję energii dla pociągów.

6.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.

Parametry techniczne:

Parametry techniczne sterownika:
