Inteligentny wysokonapięciowy trójfazowy szary przerywacz prądu próżniowego z sterownikiem dla sieci dystrybucyjnych

Inteligentny wysokonapięciowy trójfazowy szary przerywacz prądu próżniowego z sterownikiem dla sieci dystrybucyjnych

Opis produktu:

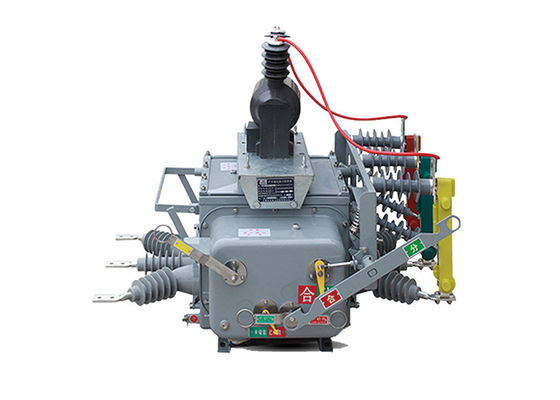

ZW20-12(F) Wysokonapięciowy wyłącznik prądu próżniowego jest wszechstronnym i inteligentnym urządzeniem, które łączy funkcje wyłącznika próżniowego, przełącznika prądu próżniowego, zamykacza i sekcjonalizatora.Jest przeznaczony do użytku w sieciach dystrybucyjnych 10kV i 13kV, zwłaszcza w sieciach energetycznych miejskich i wiejskich.

Główne komponenty wyłącznika ZW20-12(F) obejmują wyłącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.Przerywacz próżniowy jest odpowiedzialny za przerywanie i tworzenie obwodów elektrycznych, natomiast sterownik CH-40 zapewnia inteligentne funkcje ochrony i sterowania.

Charakterystyka sterownika:

Inteligentne sterowniki końcowe mają takie funkcje, jak ochrona, automatyczne sterowanie, inspekcja / zapytanie, komunikacja i zarządzanie oprogramowaniem.

1.Zrozumiała funkcjonalność:

• Doskonale wykonywać różne funkcje, takie jak ochrona obwodu, zdalne sterowanie, alarm i zdalne monitorowanie.

2Niskie koszty i praktyczność:

• Nie ma potrzeby inwestowania w sprzęt komunikacyjny w sieci GSM.

3.Wiele środków bezpieczeństwa:

• Używaj specjalnie wyznaczonych telefonów komórkowych, szyfruj informacje, weryfikuj hasło i innych środków bezpieczeństwa.

• Moduł GSM może określić numer komórki komórkowej i przyjmować tylko polecenia z telefonu połączonego.

• Wiadomości komunikacyjne dla zdalnego sterowania i innych poleceń są szyfrowane.

• Wykonuje metodę zdalnego sterowania z ustawieniem wstępnym - potwierdzenie - wykonanie - weryfikacja w celu zapewnienia bezpieczeństwa sterowania systemem i zapobiegania błędnym działaniom.

4.Prosta konfiguracja systemu:

• Nie ma potrzeby instalowania żadnych linii łączności ani debugowania linii łączności.

• Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego, a system zacznie działać.

5.Monitorowanie komórek w każdej chwili, wszędzie:

• Można monitorować i oglądać w czasie rzeczywistym w dowolnym miejscu z sygnałem, bez konieczności stacjonowania personelu do monitorowania.


Właściwości:

1Wysoka zdolność przełomowa: jest zdolna do przerywania dużych prądów usterkowych i ochrony systemu elektrycznego przed przepływem prądu.

2Kompaktna konstrukcja: przełącznik jest zaprojektowany tak, aby był kompaktowy i oszczędny, co sprawia, że nadaje się do różnych środowisk instalacyjnych.

3Niezawodna wydajność: technologia przerywacza próżniowego stosowana w przełączniku zapewnia niezawodne operacje przełączania i minimalne wymagania konserwacyjne.

4.Długa żywotność elektryczna i mechaniczna: Przełącznik jest zaprojektowany tak, aby miał długą żywotność, z wysoką wytrzymałością i trwałością.

5Środki ochronne: mogą obejmować takie elementy, jak ochrona przed prądem przepełnionym, ochrona przed zwarciem i inne środki ochronne służące ochronie układu elektrycznego.

6.Dalne sterowanie i monitorowanie: Niektóre modele serii ZW20 mogą oferować zdalne sterowanie i możliwości monitorowania, umożliwiające wygodną obsługę i monitorowanie stanu.




Warunki środowiskowe:

1Automatyczny wyłącznik prądu próżniowego ZW20-12(F) jest zaprojektowany do niezawodnej pracy w szerokim zakresie temperatury powietrza otoczenia, od -40 °C do +70 °C.Ta tolerancja temperatury zapewnia, że wyłącznik może skutecznie działać w różnych warunkach klimatycznych.

2Przerywacz jest odpowiedni do montażu na wysokości nieprzekraczającej 3000 metrów nad poziomem morza.

3.ZW20-12(F) jest zbudowany tak, aby wytrzymać zanieczyszczenie powietrza otoczenia spowodowane przez kurz, dym, gazy korozyjne, parę lub opryski soli.Został zaprojektowany w celu spełnienia norm poziomu zanieczyszczenia klasy IV., co zapewnia, że wyłącznik pozostaje odporny i funkcjonalny nawet w trudnych i korozyjnych warunkach.

4.Z maksymalną tolerancją prędkości wiatru 34 m/s (równoważna 700 Pa na powierzchni cylindru) wyłączacz może wytrzymać silne wiatry bez pogorszenia jego wydajności lub stabilności.Ten opór prędkości wiatru zapewnia niezawodne działanie przełącznika w ekstremalnych warunkach pogodowych.

5Przerywacz jest zaprojektowany tak, aby zminimalizować wpływ wibracji zewnętrznych lub ruchów ziemi na jego działanie.Jego konstrukcja i wewnętrzne mechanizmy są zaprojektowane tak, aby wchłaniać i tłumić wibracje, zapewniając, aby wyłącznik nie był narażony na zakłócenia zewnętrzne.

6.ZW20-12(F) jest zaprojektowany w celu ograniczenia zakłóceń elektromagnetycznych (EMI) w układzie wtórnym.,zapewnienie, aby wyłącznik nie wytwarzał nadmiernych zakłóceń elektromagnetycznych, które mogłyby zakłócać działanie innych podłączonych urządzeń.




Parametry techniczne:

Parametry techniczne sterownika:
