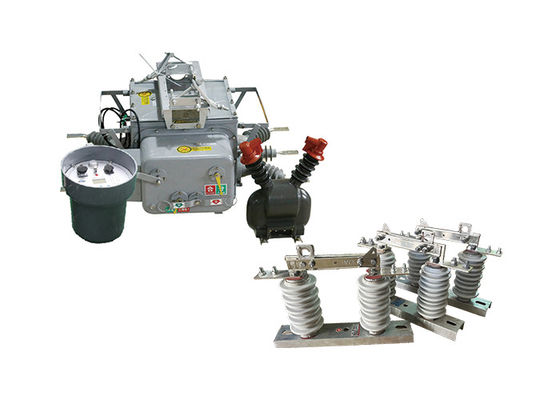

Trzyfazowy silny przełącznik obciążenia granicznego para z łatwym w obsłudze sterownikiem z przełącznikiem odłączania wysokiego napięcia

Trzyfazowy silny przełącznik obciążenia granicznego para z łatwym w obsłudze sterownikiem z przełącznikiem odłączania wysokiego napięcia


Opis produktu:

Przełącznik obciążenia granicznego ZW20-12 ((F) jest odpowiedni dla linii dystrybucyjnych 10 kV z trójfazowym prądem przemiennym 50 Hz.

Składa się z zewnętrznego wysoce napiętego wyłącznika prądu przemiennego, sterownika sekcjonowania, przenośnego komputera PDA i innych komponentów.Połączenia elektryczne są wykonywane za pomocą wtyczek lotniczych i zamkniętych na zewnątrz kabli sterujących.

Posiada funkcje wykrywania usterek, kontroli ochrony i komunikacji.Może automatycznie oddzielić sekcję awarii i przywrócić moc do zdrowej sekcji w bardzo krótkim czasie po wystąpieniu awariiUmożliwia również wielofunkcyjne monitorowanie, zapytanie o informacje o sprzęcie systemowym,wyświetlanie online informacji o użytkownikach i stanu utrzymania systemu informacji geograficznych systemu dystrybucyjnegoJest to zaawansowany etap automatyzacji dystrybucji komputerowej.

Przełącznik odłączający wysokiego napięcia GW9-10 jest rodzajem przenośnego urządzenia używanego do izolacji i uziemienia linii dystrybucyjnych elektrycznych do celów konserwacji, naprawy lub awaryjnych.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.

Wyłącznik odłączający wysokiego napięcia został zaprojektowany tak, aby mógł być obsługiwany przez jedną osobę, co ułatwia jego obsługę i manewrowanie.o pojemności nieprzekraczającej 10 W, oraz zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemienia.

Przełącznik odłączający wysokiego napięcia jest zaprojektowany w taki sposób, aby zapewnić widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.


Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

1. Z 485 / 232 interfejsem komunikacyjnym, lub za pośrednictwem światłowodu, bezprzewodowego zdalnego monitorowania; Funkcja przyspieszenia po ponownym zamknięciu: gdy przełącznik jest ciężki

2W przypadku trwałej awarii automatyczne uruchomienie przyspieszenia;

3. sterowanie zdalne / ręczne zamknięcie przyspieszyć podróż, i zablokować zamykacz: użytkownik napraw linii po zasilanie, jeśli zapomnieć o usunięciu przełącznika uziemienia

Należy przyspieszyć uruchomienie;

3Można regulować czas opóźnienia trzykrotnego zamknięcia;

Obwód zamykający wypadki przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję przeciwdziałającą wypadkom.

4. Prąd o sekwencji zerowej może odróżnić usterki wewnątrz regionu od usterek poza regionem.

5Przełącznik zdalnego sterowania zaprojektowany jest tak, by zapobiegać nieprawidłowej pracy.




Zastosowanie:

1Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

2.Ośrodki danych: przełącznik jest wykorzystywany w centrach danych w celu zapewnienia niezawodnej dystrybucji energii i ochrony krytycznej infrastruktury informatycznej.Umożliwia skuteczne przełączanie obciążeń i zabezpiecza przed usterkami elektrycznymi.

3Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

4.Projekty infrastrukturalne: Przełącznik jest stosowany w różnych projektach infrastrukturalnych, takich jak lotniska, porty morskie i stadiony, w celu niezawodnej dystrybucji energii i ochrony.

5.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.




Warunki:

1Wysokość: 2000 metrów

2.Temperatura otoczenia:na zewnątrz -30°C~+55°C

Najwyższa średnia roczna temperatura wynosi 20°C

Maksymalna średnia dzienna temperatura wynosi 30°C

3Względna wilgotność powietrza: 95% (25°C)

4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g

Przyspieszenie pionowe na ziemi 0,15 g

Działając na trzy fale sinusów

Wskaźnik bezpieczeństwa 1.67

5Intensywność sejsmiczna: 7 stopni.

6Maksymalna dzienna różnica temperatur: 25°C

7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW

8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu




Parametry techniczne:

ZW20-12(F)
