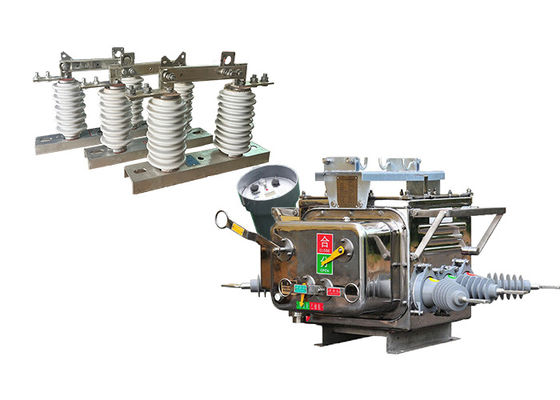

Wysokonapięciowy przełącznik graniczny obciążenia ZW20 serii wyłącznik obwodów zewnętrznych z sterownikiem używany z haczykiem serii GW9
Opis produktu:
ZW20-12(F) wyłącznik próżniowy to trójfazowy zewnętrzny przełącznik HV AC 50Hz jest głównie stosowany w wiejskich i miejskich sieciach dystrybucyjnych zewnętrznych o napięciu 10 kV, jako odrębny i połączony prąd obciążeniowy,prąd przeciążenia, prądu zwartego i innych podobnych miejsc.
Cała jego struktura jest trójfazowym typem wspólnego pudełka, który składa się z mechanizmu pracy, obwodu przewodzącego, układu izolacyjnego, elementu uszczelniającego i powłoki.
I wspiera odpowiednie inteligentne zdalne terminale, aby zaspokoić potrzeby aplikacji automatyki dystrybucji.
· ZW20-12 (Z) Inteligentny zewnętrzny wysokonapięciowy AC True Air Breaker z funkcją SMS GSM
· Połączenie z sterownikiem przełącznika podziału ZW20-12 (F)
GW9 to rodzaj przełącznika elektrycznego, który jest używany do izolowania sekcji linii przesyłowej energii powietrznej w celu konserwacji lub naprawy.takie jak te używane przez przedsiębiorstwa energetyczne do przesyłania energii elektrycznej na duże odległości.
Łuk jest zamontowany na konstrukcji powietrznej, takiej jak wieża lub słup przesyłowy, i jest zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe występujące w systemach elektrycznych na zewnątrz.Wykorzystuje pionowy, lub ruch w górę i w dół w celu włączenia lub wyłączenia kontaktów przełącznika, które są zazwyczaj wykonane z miedzi lub innych materiałów przewodzących.
Wykorzystując w ten sposób widoczne przerwy w linii przesyłowej, personel konserwacyjny może bezpiecznie pracować na linii bez ryzyka porażenia prądem lub uszkodzenia sprzętu.Często stosowany w połączeniu z innymi urządzeniami bezpieczeństwa, takich jak przełączniki uziemieniowe i urządzenia zatrzymujące fale, w celu ochrony układu elektrycznego i pracowników pracujących na nim.
Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.
Charakterystyka sterownika:
Inteligentne sterowniki końcowe mają takie funkcje, jak ochrona, automatyczne sterowanie, inspekcja / zapytanie, komunikacja i zarządzanie oprogramowaniem.
1.Zrozumiała funkcjonalność:
• Doskonale wykonywać różne funkcje, takie jak ochrona obwodu, zdalne sterowanie, alarm i zdalne monitorowanie.
2Niskie koszty i praktyczność:
• Nie ma potrzeby inwestowania w sprzęt komunikacyjny w sieciach GSM.
3.Wiele środków bezpieczeństwa:
• Używaj specjalnie wyznaczonych telefonów komórkowych, szyfruj informacje, weryfikuj hasło i innych środków bezpieczeństwa.
• Moduł GSM może określić numer komórki komórkowej i przyjmować tylko polecenia z telefonu połączonego.
• Wiadomości komunikacyjne dla zdalnego sterowania i innych poleceń są szyfrowane.
• Wykonuje metodę zdalnego sterowania z ustawieniem wstępnym - potwierdzenie - wykonanie - weryfikacja w celu zapewnienia bezpieczeństwa sterowania systemem i zapobiegania błędnym działaniom.
4.Prosta konfiguracja systemu:
• Nie ma potrzeby instalowania żadnych linii łączności ani debugowania linii łączności.
• Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego, a system zacznie działać.
5.Monitorowanie komórek w każdej chwili, wszędzie:
• Można monitorować i oglądać w czasie rzeczywistym w dowolnym miejscu z sygnałem, bez konieczności stacjonowania personelu do monitorowania.
Zastosowanie:
1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.
2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.
3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić linię odgałęzienia przed usterkami i nieprawidłowymi warunkami.
4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamknięcie i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.
5Sieci dystrybucyjne: ten wyłącznik jest odpowiedni do sieci dystrybucyjnych na zewnątrz, w których moc wysokiego napięcia jest dystrybuowana do wielu lokalizacji.Pomaga zapewnić niezawodną i bezpieczną pracę poprzez przerywanie prądów uszkodzeń i izolowanie wadliwych odcinków sieci.
6Koleje: ten wyłącznik jest stosowany w systemach wysokiego napięcia zewnętrznego związanych z elektryfikacją kolei.włącznie z systemami połączeń powietrznych i podstacjami trakcyjnymi.
Struktura:
1.Urządzenie do ochrony i monitorowania przekaźnika oparte na mikrokomputerze jest zaawansowanym technologicznie systemem, który pełni funkcję centralnego sterownika systemu wyłącznika.Wykorzystując najnowocześniejszą technologię mikrokomputerówUrządzenie to odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i niezawodności systemu elektrycznego, do którego jest zintegrowane.
2Kontroler jest specjalnie zaprojektowany, aby wytrzymać różne warunki środowiskowe i jest wyposażony w solidną odporność na warunki pogodowe.Dzięki temu może niezawodnie pracować w trudnych warunkach pogodowych, takich jak ekstremalne temperatury.3.Poza tym sterownik jest wyposażony w zabezpieczenie przed kondensacją,zapewnienie jego funkcjonalności nawet w wilgotnych lub wilgotnych środowiskach, w których wilgotność może stanowić problem.
4Aby zapewnić bezpieczne i niezawodne połączenie, sterownik jest połączony z przełącznikiem za pomocą złączy lotniczych.co czyni je idealnym wyborem dla krytycznych zastosowań, takich jak ochrona przekaźnika i monitorowaniePołączenia te zapewniają właściwą komunikację i funkcjonalność między sterownikiem a przełącznikiem, zwiększając ogólną wydajność i niezawodność systemu.
5Kontroler wyróżnia się niezawodnością połączenia, minimalizując ryzyko utraty lub zakłócenia sygnału, co zapewnia ciągłą i nieprzerwaną komunikację między kontrolerem a przełącznikiem,który ma kluczowe znaczenie dla prawidłowego funkcjonowania systemu ochrony i monitorowania przekaźnika.6 Utrzymując wysoki poziom ochrony, sterownik zapewnia integralność i dokładność funkcji ochrony i monitorowania przekaźnika,zapobieganie ewentualnym błędom lub rozbieżnościom, które mogłyby zagrozić ogólnemu bezpieczeństwu systemu elektrycznego.
Warunki:
1Automatyczny wyłącznik prądu próżniowego ZW20-12(F) jest zaprojektowany do niezawodnej pracy w szerokim zakresie temperatury powietrza otoczenia, od -40 °C do +70 °C.Ta tolerancja temperatury zapewnia, że wyłącznik może skutecznie działać w różnych warunkach klimatycznych.
2Przerywacz jest odpowiedni do montażu na wysokości nieprzekraczającej 3000 metrów nad poziomem morza.
3.ZW20-12(F) jest zbudowany tak, aby wytrzymać zanieczyszczenie powietrza otoczenia spowodowane przez kurz, dym, gazy korozyjne, parę lub rozpylanie soli.Został zaprojektowany w celu spełnienia norm poziomu zanieczyszczenia klasy IV., co zapewnia, że wyłącznik pozostaje odporny i funkcjonalny nawet w trudnych i korozyjnych warunkach.
4.Z maksymalną tolerancją prędkości wiatru 34 m/s (równoważna 700 Pa na powierzchni cylindru) wyłączacz może wytrzymać silne wiatry bez pogorszenia jego wydajności lub stabilności.Ten opór prędkości wiatru zapewnia niezawodne działanie przełącznika w ekstremalnych warunkach pogodowych.
5Przerywacz jest zaprojektowany tak, aby zminimalizować wpływ wibracji zewnętrznych lub ruchów ziemi na jego działanie.Jego konstrukcja i wewnętrzne mechanizmy są zaprojektowane tak, aby wchłaniać i tłumić wibracje, zapewniając, aby wyłącznik nie był narażony na zakłócenia zewnętrzne.
6.ZW20-12(F) jest zaprojektowany w celu ograniczenia zakłóceń elektromagnetycznych (EMI) w układzie wtórnym.,zapewnienie, aby wyłącznik nie wytwarzał nadmiernych zakłóceń elektromagnetycznych, które mogłyby zakłócać działanie innych podłączonych urządzeń.
Parametry techniczne:
ZW20-12(F)
Numer seryjny. | Parametry | Jednostka | Dane | ||||||||
1 | Nomienne napięcie | kV | 12 | ||||||||
2 | Poziom izolacji pęknięcia | Częstotliwość pracy ((Próba na sucho/Próba na mokro) | 48 | ||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 85 | ||||||||||
3 | Poziom izolacji do ziemi/fazy do fazy | Częstotliwość pracy | Badanie na sucho | 42 | |||||||
Badanie na mokro | 34 | ||||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 75 | ||||||||||
4 | Prąd nominalny | A | 630, 1250 | ||||||||
5 | Narysowany prąd przerywania zwarcia | kA | 16, 20, 25 | ||||||||
6 | Nominalne czasy przerwania prądu przerywającego w przypadku zwarcia | czasy | 30 | ||||||||
7 | Prąd krótkotrwały | kA | 16, 20, 25 | ||||||||
8 | Narysowany czas trwania zwarcia | S | 4 | ||||||||
9 | Narysowany prąd zamknięcia zwarcia (szczyt) | kA | 40, 50, 63 | ||||||||
10 | Maksymalny napięcie | kA | 40, 50, 63 | ||||||||
11 | Żywotność mechaniczna | czasy | ponad 1000 | ||||||||
12 | Narysowany prąd otwierający | 10000 | |||||||||
13 | Waga netto | kg | 180 |
GW9-10
Numer seryjny. | Parametry | Jednostka | Dane | |||||||||
1 | Napęd nominalny | kV | 12 | |||||||||
2 | Prąd nominalny | Model nr. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Krótkotrwały prąd odporny | Model nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 80 | |||||||||||
4 | Poziom izolacji znamionowej | /Błyskawica /odporna na napięcie /w szczycie | Polar-Ziemia (Pozytywne i negatywne) |
kV | 75 | |||||||
Złamanie (Pozytywne i negatywne) |
85 | |||||||||||
Przemysłowa częstotliwość wytrzymała napięcie (1 min.) (wartość rzeczywista) |
Badanie na sucho/na wilgotności | Polar-Ziemia | 42 ((Sucha) 34 ((Wet) |
|||||||||
Złamanie | 48 ((Sucha) | |||||||||||
48 ((Sucha) | ||||||||||||
48 ((Sucha) 40 ((Wet) |
||||||||||||
5 | Opór głównego obwodu | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Czas życia urządzenia mechanicznego | czasy | 50 | |||||||||
50 | ||||||||||||
80 |
