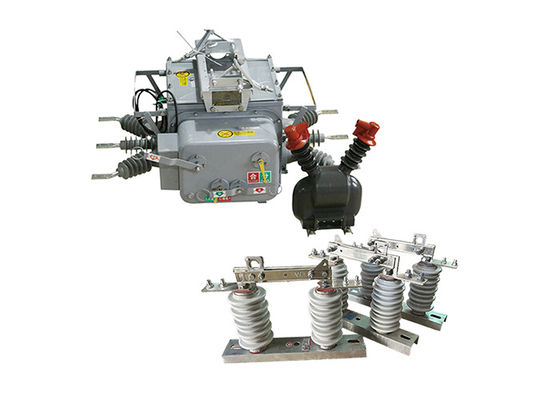

Przemysłowy przełącznik granicznego obciążenia ZW20 z regulatorem, przerywaczem prądu próżniowego 1250A typu stałego
Opis produktu:
Przełącznik próżniowy graniczny serii ZW20 jest rodzajem przełącznika elektrycznego, który działa w środowisku próżniowym.Jest przeznaczony do zastosowań średniego napięcia i jest powszechnie stosowany w systemach dystrybucji energii.
Przełącznik jest zazwyczaj wykonany z solidnej i trwałej obudowy wykonanej z wysokiej jakości materiałów..
A przerywacz próżniowy jest kluczowym elementem przełącznika składa się z zamkniętej komory próżniowej, która zawiera dwie elektrody kontaktowe.środowisko próżniowe zapobiega tworzeniu się łuku elektrycznego podczas operacji przełączania.
Jest wyposażony w mechanizm otwierania i zamykania kontaktów, który może być obsługiwany ręcznie lub elektrycznie, w zależności od modelu i wymagań zastosowania.Mechanizm działania zapewnia płynne i niezawodne operacje przełączania.
Przełącznik próżniowy graniczny serii ZW20 jest dostępny w różnych częstotliwościach napięcia i prądu, aby spełnić różne wymagania systemu.Może obsługiwać średnie napięcia, zazwyczaj od kilku kilovoltów do kilku kilovoltów.
Przełącznik ma wysoką zdolność przerywania, aby przerwać prądy usterkowe i chronić system elektryczny.Pojemność przerwania jest określona w kategoriach maksymalnego prądu uszkodzenia, który przełącznik może bezpiecznie przerwać bez uszkodzenia.
Niektóre modele serii ZW20 mogą oferować zaawansowane funkcje sterowania i monitorowania.zapewnienie lepszej funkcjonalności i łatwości obsługi.
Technologia próżniowa stosowana w przełączniku zapewnia doskonałe możliwości gaśnienia łuku, co czyni go niezawodnym i bezpiecznym rozwiązaniem dla zastosowań średniego napięcia.Przełącznik jest zaprojektowany w taki sposób, aby spełniał rygorystyczne normy bezpieczeństwa i zapewniał długotrwałe działanie przy minimalnych wymaganiach konserwacyjnych.
Przełącznik próżniowy graniczny serii ZW20 nadaje się do szerokiego zakresu zastosowań, w tym podstacji dystrybucji energii, zakładów przemysłowych, budynków handlowych i innych.Jest powszechnie stosowany do przełączania obciążeń, zabezpieczenia przed usterkami i izolacji w systemach elektrycznych średniego napięcia.
GW9-10 jest przenośnym, wysokonapięciowym przełącznikiem elektrycznym używanym do izolacji obwodów elektrycznych do celów konserwacji i naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii średniego i wysokiego napięcia.
Przełącznik odłączający jest przeznaczony do przenoszenia i łatwego przenoszenia do miejsca, w którym jest potrzebny.o pojemności nieprzekraczającej 50 W,.
Przełącznik służy do izolowania części systemu zasilania w celach konserwacyjnych lub naprawczych.ułatwiając operatorom poznanie stanu obwodu.
Izolator elektryczny Loadbuster może być stosowany do szerokiego zakresu zastosowań, w tym do przełączania i izolowania obwodów, a także do uziemiania i wyłączania energii z urządzeń.Jest zaprojektowany z zabezpieczeniami chroniącymi operatorów przed zagrożeniami elektrycznymi, takie jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami napędowymi.
Przełącznik jest łatwy w obsłudze i wymaga minimalnego szkolenia w obsłudze.
Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.
Charakterystyka sterownika:
Inteligentne sterowniki końcowe mają takie funkcje, jak ochrona, automatyczne sterowanie, inspekcja / zapytanie, komunikacja i zarządzanie oprogramowaniem.
1.Zrozumiała funkcjonalność:
• Doskonale wykonywać różne funkcje, takie jak ochrona obwodu, zdalne sterowanie, alarm i zdalne monitorowanie.
2Niskie koszty i praktyczność:
• Nie ma potrzeby inwestowania w sprzęt komunikacyjny w sieciach GSM.
3.Wiele środków bezpieczeństwa:
• Używaj specjalnie wyznaczonych telefonów komórkowych, szyfruj informacje, weryfikuj hasło i innych środków bezpieczeństwa.
• Moduł GSM może określić numer komórki komórkowej i przyjmować tylko polecenia z telefonu połączonego.
• Wiadomości komunikacyjne dla zdalnego sterowania i innych poleceń są szyfrowane.
• Wykonuje metodę zdalnego sterowania z ustawieniem wstępnym - potwierdzenie - wykonanie - weryfikacja w celu zapewnienia bezpieczeństwa sterowania systemem i zapobiegania błędnym działaniom.
4.Prosta konfiguracja systemu:
• Nie ma potrzeby instalowania żadnych linii łączności ani debugowania linii łączności.
• Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego, a system zacznie działać.
5.Monitorowanie komórek w każdej chwili, wszędzie:
• Można monitorować i oglądać w czasie rzeczywistym w dowolnym miejscu z sygnałem, bez konieczności stacjonowania personelu do monitorowania.
Zastosowanie:
1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.
2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.
3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić linię odgałęzienia przed usterkami i nieprawidłowymi warunkami.
4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamknięcie i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.
Struktura:
1Mikrokomputerową ochronę i monitorowanie przekaźnika: Przełącznik ZW20-12 posiada jako sterownik urządzenie do ochrony i monitorowania przekaźnika oparte na mikrokomputerze.Ta zaawansowana technologia pozwala na precyzyjne i inteligentne wykrywanie usterek, analizy i kontroli, zwiększając ogólną wydajność i niezawodność wyłącznika.
2Odporność na działanie atmosferyczne i kondensację: Przerywacz jest zaprojektowany tak, aby wytrzymać naturalne działanie atmosferyczne i kondensację.Zawiera solidne materiały i środki ochronne zapewniające niezawodną pracę nawet w trudnych warunkach środowiskowych, zwiększając jego trwałość i długowieczność.
3Połączenie z łącznikiem lotniczym: Model użytkowy wyłącznika ZW20-12 jest podłączony do ciała przełącznika za pomocą łącznika lotniczego.Ten rodzaj złącza zapewnia bezpieczne i niezawodne połączenia, minimalizując ryzyko luźnych lub wadliwych połączeń oraz zapewniając stabilną komunikację i kontrolę między sterownikiem a ciałem przełącznika.
4Wysoki poziom niezawodności i ochrony połączenia: wyłącznik zapewnia dobrą niezawodność połączenia, zapewniając spójne i bezpieczne połączenia elektryczne w systemie.zapewnia wysoki poziom ochrony, chroniąc wewnętrzne elementy i obwody elektryczne przed czynnikami zewnętrznymi, takimi jak kurz, wilgoć i uszkodzenia fizyczne.
5.Analogiczne kanały wejściowe: sterownik wyłącznika ZW20-12 obejmuje cztery kanały wejściowe analogowe.Prąd fazy C, prąd sekwencyjny i napięcie fazowe BC. Monitoring w czasie rzeczywistym i porównanie tych wartości z wstępnie ustalonymi progami umożliwiają dokładne wykrywanie usterek i odpowiednie działania.
6.Wykrywanie i leczenie usterek: sterownik stale monitoruje parametry elektryczne i porównuje je z wartościami stałymi w celu wykrycia usterek linii.administrator inicjuje odpowiednie przetwarzanie, takie jak uruchomienie wyłącznika lub uruchomienie środków ochronnych, zapewniających skuteczne i terminowe
Warunki środowiskowe:
Temperatura powietrza otoczenia: -40°C do +70°C.
Wysokość: nie większa niż 3000 m n.p.m.
Środowisko może być zanieczyszczone pyłem, dymem, korozyjnymi gazami, parą lub mgłą słoną.
Prędkość wiatru nie powinna przekraczać 34 m/s (równoważna ciśnieniu 700 Pa na powierzchni cylindrycznej).
Można zaniedbać wibracje lub aktywność sejsmiczną zewnętrznego urządzenia przełącznikowego i urządzeń sterujących.
Amplituda zakłóceń elektromagnetycznych wywołanych w układzie wtórnym nie przekracza 1,6 kV.
Parametry techniczne:
Numer seryjny. | Parametry | Jednostka | Dane | ||||||||
1 | Nomienne napięcie | kV | 12 | ||||||||
2 | Poziom izolacji pęknięcia | Częstotliwość pracy ((Próba na sucho/Próba na mokro) | 48 | ||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 85 | ||||||||||
3 | Poziom izolacji do ziemi/fazy do fazy | Częstotliwość pracy | Badanie na sucho | 42 | |||||||
Badanie na mokro | 34 | ||||||||||
Próbka napięcia uderzenia piorunem (szczyt) | 75 | ||||||||||
4 | Prąd nominalny | A | 630, 1250 | ||||||||
5 | Narysowany prąd przerywania zwarcia | kA | 16, 20, 25 | ||||||||
6 | Nominalne czasy przerwania prądu przerywającego w przypadku zwarcia | czasy | 30 | ||||||||
7 | Prąd krótkotrwały | kA | 16, 20, 25 | ||||||||
8 | Narysowany czas trwania zwarcia | S | 4 | ||||||||
9 | Narysowany prąd zamknięcia zwarcia (szczyt) | kA | 40, 50, 63 | ||||||||
10 | Maksymalny napięcie | kA | 40, 50, 63 | ||||||||
11 | Żywotność mechaniczna | czasy | ponad 1000 | ||||||||
12 | Narysowany prąd otwierający | 10000 | |||||||||
13 | Waga netto | kg | 180 |
GW9-10
Numer seryjny. | Parametry | Jednostka | Dane | |||||||||
1 | Napęd nominalny | kV | 12 | |||||||||
2 | Prąd nominalny | Model nr. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Krótkotrwały prąd odporny | Model nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 80 | |||||||||||
4 | Poziom izolacji znamionowej | /Błyskawica /odporna na napięcie /w szczycie | Polar-Ziemia (Pozytywne i negatywne) |
kV | 75 | |||||||
Złamanie (Pozytywne i negatywne) |
85 | |||||||||||
Przemysłowa częstotliwość wytrzymała napięcie (1 min.) (wartość rzeczywista) |
Badanie na sucho/na wilgotności | Polar-Ziemia | 42 ((Sucha) 34 ((Wet) |
|||||||||
Złamanie | 48 ((Sucha) | |||||||||||
48 ((Sucha) | ||||||||||||
48 ((Sucha) 40 ((Wet) |
||||||||||||
5 | Opór głównego obwodu | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Czas życia urządzenia mechanicznego | czasy | 50 | |||||||||
50 | ||||||||||||
80 |
